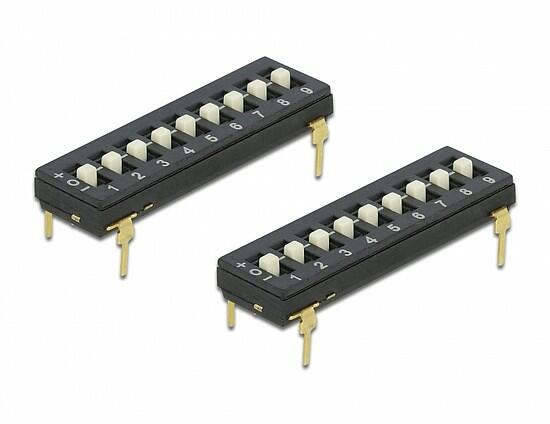

Ez a Delock-típusú DIP kapcsoló használható egy PCB forrasztó foglalatához. Három állású hálózat A három állású kapcsoló 9 egyéni kapcsolóból áll, melynek mindegyike 3 kapcsoló pozícióval rendelkezik (+, 0, -). Ez lehetővé teszi több kódolás beállítását, mint egy sztenderd DIP kapcsoló esetében, ahol csak 2 kapcsoló pozíció létezik (be / ki). THT Gyűjtési Technológia A csatolt forrasztó tűk a DIP kapcsolón behelyezhetők a nyomtatott áramkör kapcsoló lyukaiba, és alulról ráforraszthatóak. A kapcsoló sorok beállításainak érvényesítésére és jellemzők (paraméterek) megváltoztatására használhatóak. Többfunkciós alkalmazás A DIP kapcsolókat leginkább a telekommunikációban, számítógépeknél és mérésekkor használják. Műszaki adatok: Csatlakozó: 1 x 11 forrasztó tű Lehetséges pozíciók száma: 9 Vezetékek középvonala közötti távolság: 2,54 mm Kapcsoló pozíciók: 3 (+, 0, -) Kapcsoló mérete: 25 mA, 24 VDC Szigetelési ellenállás: 1000 M? / 500 VDC Ellenállási feszültség: 500 VAC / 1 perc Forrasztási hőmérséklet: 250 C kb. 3 másodpercig Környezeti hőmérséklet: -40 C ~ 85 C Működési hőmérséklet: -30 C ~ 85 C Készült: műanyagból Szín: fekete Méretek (HxSzxM): kb. 24,3 x 7,0 x 3,8 mm A csomag tartalma 2 x DIP kapcsoló Csomag Cső Gyártó: Delock
